Метчики м/р М с шахматным расположением зубьев

В каталоге ТМТГРУПП представлены метчики с шахматным расположением зубьев различных диаметров и шагов для сквозных и глухих отверстий. Инструмент подходит для профессионального применения в машиностроении, металлообработке, ремонтном производстве и изготовлении промышленного оборудования.

Особенности шахматного расположения зубьев

Основное отличие таких метчиков от инструмента стандартной конструкции заключается в расположении режущих зубьев. Они работают поочередно, благодаря чему изменяются условия контакта режущей части с обрабатываемым материалом.

Такая конструкция применяется при нарезании резьбы в материалах, обработка которых обычными метчиками может сопровождаться повышенной нагрузкой, трением и затрудненным стружкообразованием.

Шахматное расположение зубьев способствует уменьшению площади одновременного контакта режущих элементов с заготовкой и помогает распределять нагрузку в процессе обработки. При правильно выбранных режимах это обеспечивает стабильное формирование резьбового профиля и облегчает работу инструмента.

Для каких материалов применяются такие метчики

Одно из основных назначений машинных метчиков с шахматным расположением зубьев — обработка нержавеющих и жаропрочных сталей.

Нержавеющая сталь относится к материалам, предъявляющим повышенные требования к режущему инструменту. При неправильном режиме обработки возможны интенсивный нагрев, налипание материала на режущую часть и ускоренный износ инструмента.

Метчики специальной конструкции позволяют адаптировать процесс резьбонарезания к таким условиям. Их применяют при изготовлении деталей из:

• нержавеющих сталей;
• жаропрочных сталей;
• вязких металлических материалов;
• отдельных легированных сталей;
• других материалов, для которых предусмотрено применение метчиков соответствующей конструкции.

Конкретную пригодность инструмента необходимо определять с учетом марки обрабатываемого материала и рекомендуемого технологического режима.

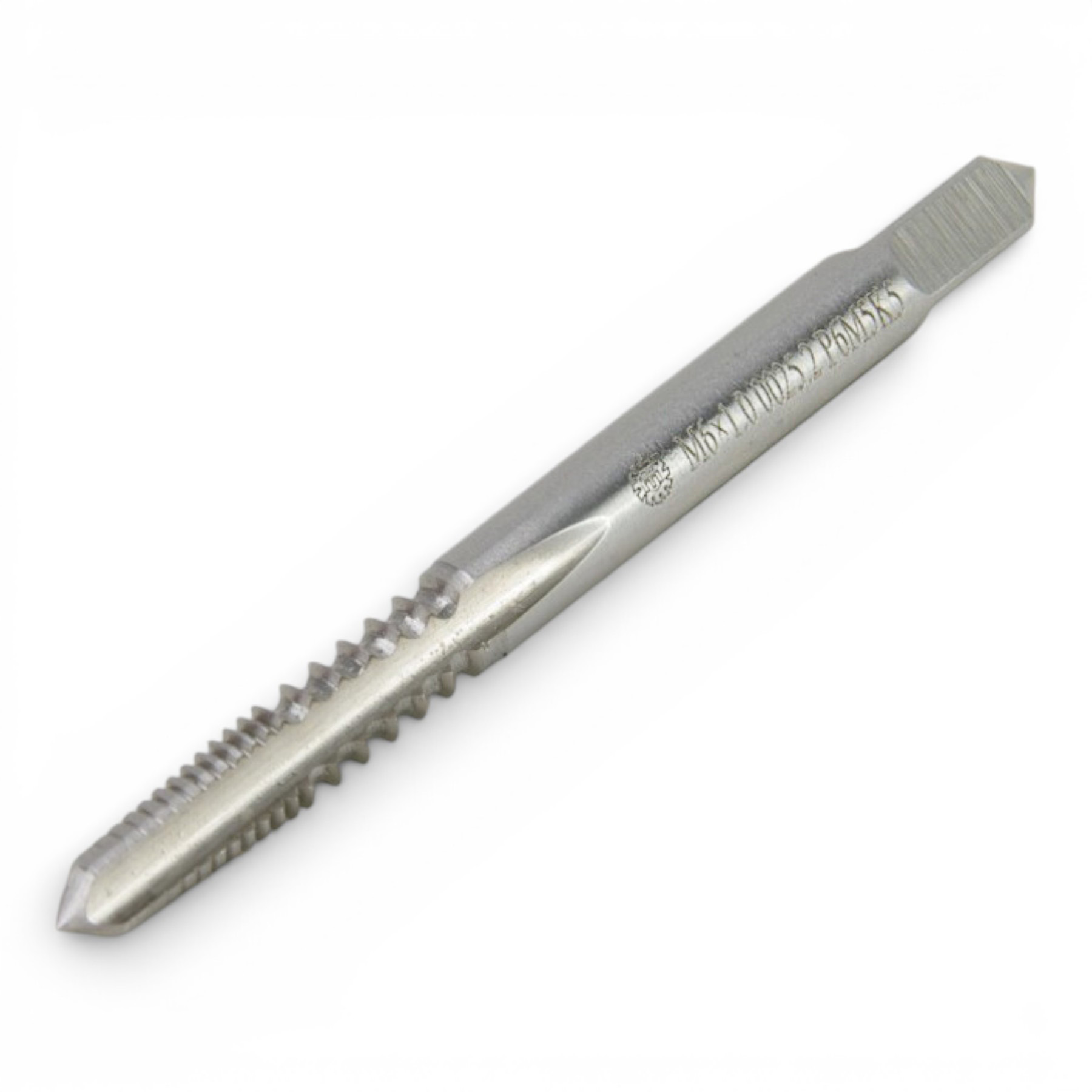

Метчики из стали Р6М5К5

В каталоге ТМТГРУПП представлены метчики с шахматным расположением зубьев из быстрорежущей стали Р6М5К5.

Р6М5К5 — кобальтосодержащая быстрорежущая сталь, применяемая для изготовления режущего инструмента, работающего в условиях повышенных температур и нагрузок. Добавление кобальта способствует сохранению твердости режущей части при нагреве.

Такой материал используется для инструмента, предназначенного в том числе для обработки нержавеющих и других труднообрабатываемых сталей.

Рабочий ресурс метчика зависит не только от марки быстрорежущей стали, но и от правильного выбора скорости резания, подготовки отверстия, применения смазочно-охлаждающей жидкости и соблюдения соосности инструмента.

Размеры метчиков с шахматным расположением зубьев

В разделе представлены метчики различных диаметров и шагов метрической резьбы. В текущем ассортименте можно подобрать следующие размеры:

• М2×0,4;
• М2,5×0,45;
• М3×0,5;
• М4×0,7;
• М5×0,8;
• М6×1;
• М8×1;
• М8×1,25;
• М10×1;
• М10×1,5;
• М12×1;
• М12×1,5;
• М12×1,75;
• М14×2;
• М16×2.

Наличие нескольких вариантов шага для одного диаметра позволяет выбрать инструмент в соответствии с обозначением резьбы на чертеже. Например, М8×1 и М8×1,25 имеют одинаковый номинальный диаметр, но разный шаг и не являются взаимозаменяемыми.

Метчики для сквозных и глухих отверстий

В каталоге имеются исполнения для сквозных и глухих отверстий.

При работе со сквозным отверстием условия отвода стружки отличаются от обработки глухого отверстия, поэтому необходимо выбирать метчик с соответствующей конструкцией.

Для глухих отверстий особенно важно контролировать глубину обработки и скопление стружки в ограниченном пространстве. Неправильный выбор инструмента или режима может привести к увеличению нагрузки и повреждению режущей части.

Перед заказом рекомендуется проверить обозначение конкретной позиции и убедиться, что метчик соответствует типу обрабатываемого отверстия.

Основной и мелкий шаг метрической резьбы

В ассортимент входят метчики как с основным, так и с мелким шагом.

Например, для диаметра М8 представлены варианты М8×1,25 и М8×1, для М10 — М10×1,5 и М10×1, а для М12 доступны исполнения М12×1,75, М12×1,5 и М12×1.

Мелкий шаг означает меньшее расстояние между соседними витками. Требуемое значение определяется конструкцией детали и должно точно соответствовать технической документации.

Использовать метчик с другим шагом при совпадающем номинальном диаметре нельзя.

Как выбрать метчик с шахматным расположением зубьев

При выборе инструмента необходимо учитывать:

• номинальный диаметр резьбы;
• шаг резьбы;
• материал заготовки;
• сквозное или глухое отверстие;
• глубину нарезания;
• направление резьбы;
• класс точности;
• материал режущего инструмента;
• характеристики оборудования;
• рекомендуемые режимы обработки.

В представленном разделе собраны правые метчики 2-го класса точности. При выборе конкретной позиции следует ориентироваться на полное обозначение размера и назначение инструмента.

Подготовка отверстия под резьбу

Качество внутренней резьбы во многом зависит от правильного диаметра предварительно просверленного отверстия.

Если отверстие слишком мало, увеличивается объем снимаемого материала и нагрузка на режущие зубья. Это может вызвать повышенный нагрев, ускоренный износ или поломку метчика.

Слишком большое отверстие, напротив, может привести к недостаточной высоте профиля резьбы.

Поэтому диаметр сверла необходимо подбирать по номинальному размеру и шагу конкретной метрической резьбы с учетом технологических рекомендаций.

Рекомендации по нарезанию резьбы в нержавеющей стали

При обработке нержавеющей стали особенно важно соблюдать правильные режимы резания. Следует избегать чрезмерной скорости, перегрева и задержки инструмента в зоне резания.

Метчик должен входить в отверстие без перекоса. Для уменьшения трения, охлаждения режущей части и облегчения процесса резания применяют смазочно-охлаждающие материалы, подходящие для конкретной марки стали.

Необходимо также контролировать состояние режущих кромок. Работа изношенным инструментом может ухудшить качество профиля и увеличить риск поломки метчика непосредственно в детали.

Отличие от обычных машинно-ручных метчиков

Обычные машинно-ручные метчики общего назначения имеют стандартное расположение режущих зубьев и подходят для широкого перечня резьбонарезных операций.

Метчики с шахматным расположением зубьев отличаются специальной геометрией режущей части. Она рассчитана на особые условия обработки и применяется, в частности, при нарезании метрической резьбы в нержавеющих и жаропрочных сталях.

Поэтому выбирать между стандартным и специальным исполнением следует прежде всего исходя из материала заготовки и технологических требований, а не только из диаметра и шага резьбы.

Купить метчики М с шахматным расположением зубьев

В каталоге ТМТГРУПП можно подобрать и купить машинно-ручные метчики М с шахматным расположением зубьев для нарезания внутренней метрической резьбы. Представлены различные диаметры и шаги, исполнения для сквозных и глухих отверстий, а также инструмент из быстрорежущей стали Р6М5К5.

Для выбора подходящей позиции необходимо знать размер и шаг резьбы, материал детали и тип отверстия. Актуальное наличие конкретного типоразмера указано в каталоге.

Если требуется подобрать метчик для обработки нержавеющей стали или другой сложной производственной задачи, специалисты ТМТГРУПП помогут определить подходящий размер и исполнение инструмента.
