Микрометры листовые МЛ

Микрометры листовые МЛ — специализированный измерительный инструмент для определения толщины листов, лент и других плоских материалов. Особая конструкция скобы позволяет выполнять измерения не только у края заготовки, но и на определенном расстоянии от него, что удобно при контроле толщины листового материала в разных точках.

Листовые микрометры применяются в металлообработке, машиностроении, металлургии, производстве листового проката, упаковочных материалов и другой продукции, где требуется точный контроль толщины. Инструмент востребован непосредственно на производственных участках, в отделах технического контроля и метрологических подразделениях.

В каталоге ТМТГРУПП представлены механические микрометры МЛ и электронные модели МЛЦ с различными диапазонами измерений и глубиной скобы.

Для чего нужен листовой микрометр

Основное назначение микрометра МЛ — измерение толщины листов и лент. В отличие от обычного гладкого микрометра, конструкция листовой модели рассчитана на работу с плоскими материалами и позволяет проводить контроль на удалении от края изделия.

Листовые микрометры могут применяться для измерения толщины:

• металлических листов и полос;
• стальной и цветной ленты;
• тонких плоских заготовок;
• пластиковых листов;
• картона и других листовых материалов;
• изделий, для которых необходимо контролировать равномерность толщины в нескольких точках.

Инструмент позволяет выполнять как единичные измерения, так и регулярный контроль продукции непосредственно в процессе производства.

Особенности конструкции микрометров МЛ

Характерная особенность листового микрометра — скоба, обеспечивающая доступ к участкам материала, расположенным на определенном расстоянии от его кромки. Чем больше глубина скобы, тем дальше от края листа можно выполнить измерение.

В каталоге представлены различные исполнения, в том числе модели с глубиной скобы 30, 50 и 150 мм. Это позволяет подобрать инструмент с учетом размеров контролируемых изделий и требуемой зоны измерения.

Работа прибора основана на микрометрическом винтовом механизме. Материал располагается между измерительными поверхностями, после чего они плавно подводятся к контролируемой детали. Полученное значение считывается по механической шкале либо с электронного дисплея — в зависимости от исполнения микрометра.

Механические МЛ и электронные МЛЦ

Для измерения толщины листовых материалов можно использовать как механические, так и электронные приборы.

Микрометры МЛ оснащены механической системой отсчета. В представленном ассортименте цена деления таких моделей составляет 0,01 мм. Они не требуют источника питания и подходят для регулярного применения в производственных условиях.

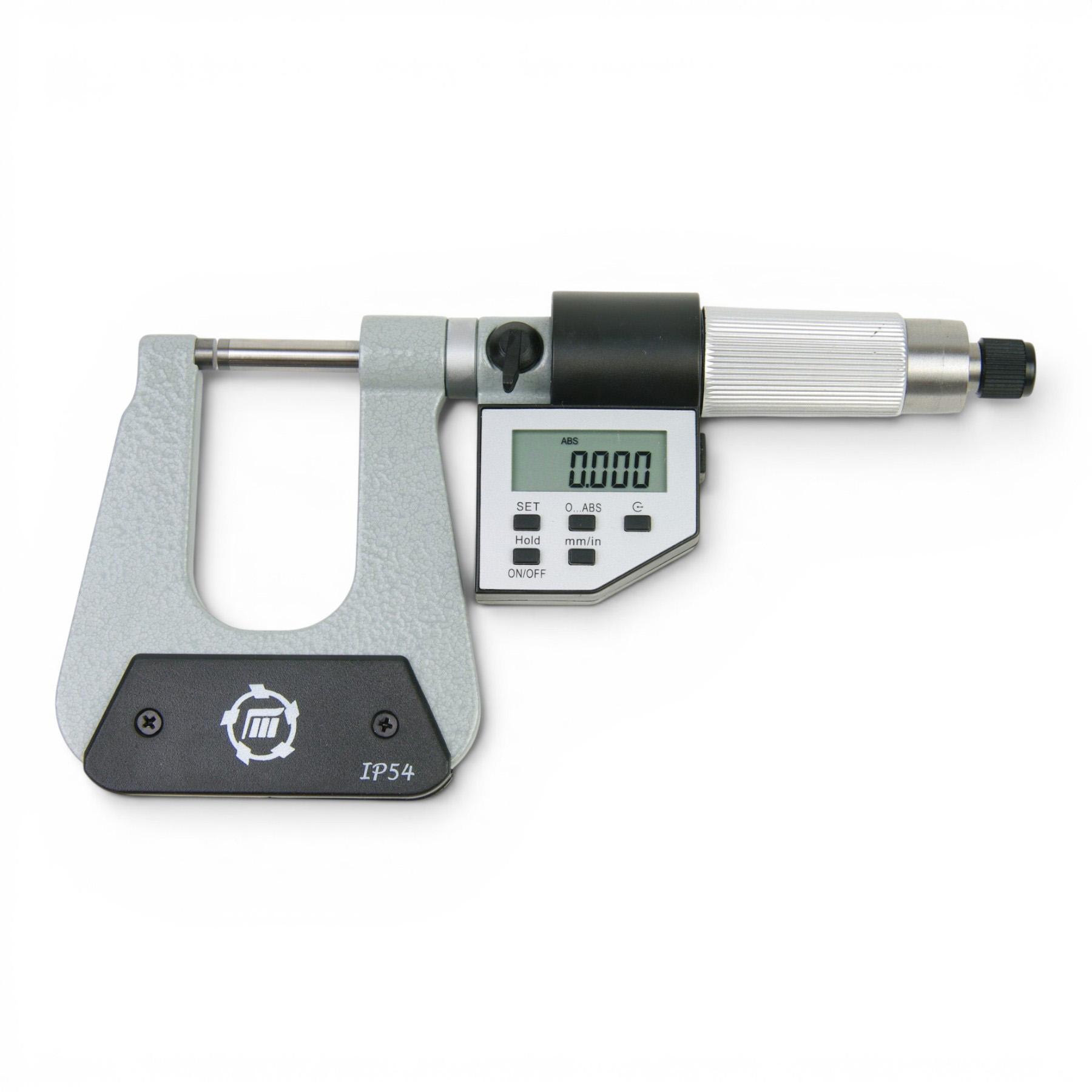

Электронные микрометры МЛЦ оснащаются цифровым отсчетным устройством. Результат измерения выводится непосредственно на дисплей, что упрощает считывание показаний. Представленные в каталоге электронные модели имеют дискретность 0,001 мм.

Выбор между механическим и цифровым исполнением зависит от требований к измерениям, условий эксплуатации и принятой на предприятии технологии контроля.

Диапазоны измерений

Одним из основных критериев выбора микрометра является рабочий диапазон. В каталоге ТМТГРУПП представлены модели с диапазонами:

• 0–15 мм;
• 0–25 мм;
• 25–50 мм.

Подбирать прибор необходимо таким образом, чтобы предполагаемая толщина контролируемого материала находилась внутри его рабочего диапазона.

Для большинства сравнительно тонких листовых изделий применяются модели с нижним пределом измерений от нуля. Если необходимо контролировать более толстые заготовки, можно выбрать микрометр с диапазоном 25–50 мм.

Глубина скобы

При выборе листового микрометра важно учитывать не только диапазон измерений, но и глубину скобы. Этот параметр определяет, насколько далеко от края листа можно расположить измерительные поверхности.

Например, модель с глубиной скобы 30 мм подходит для измерений относительно близко к кромке. Скоба 50 мм увеличивает доступную рабочую зону, а исполнение на 150 мм позволяет проводить контроль значительно дальше от края изделия.

Большой вылет особенно полезен, если необходимо проверить равномерность толщины листа в нескольких точках и измерения только по кромке недостаточно для оценки качества материала.

Как выбрать микрометр листовой МЛ

Для правильного подбора прибора рекомендуется учитывать несколько характеристик:

• диапазон измерений;
• цену деления или дискретность;
• глубину скобы;
• класс точности;
• способ считывания показаний;
• особенности измеряемого материала;
• требования технической документации;
• необходимость поверки или калибровки.

В первую очередь следует определить максимальную толщину изделий. Затем выбирается необходимая глубина скобы с учетом того, на каком расстоянии от края материала предстоит проводить контроль.

Если важна простая автономная эксплуатация, можно выбрать механический МЛ. Если требуется удобное цифровое считывание показаний, стоит рассмотреть электронную модель МЛЦ.

Где применяются листовые микрометры

Микрометры МЛ востребованы на предприятиях, выпускающих и обрабатывающих листовые материалы. Они позволяют контролировать толщину сырья, полуфабрикатов и готовой продукции.

Основные сферы применения:

• производство и обработка листового металла;
• металлургические предприятия;
• машиностроение;
• изготовление металлических корпусов и деталей;
• штамповочное производство;
• производство лент и полос;
• предприятия по изготовлению листовых неметаллических материалов;
• отделы технического контроля;
• метрологические лаборатории.

Измерение в нескольких точках позволяет оценивать не только номинальную толщину, но и ее стабильность на разных участках материала.

Как измерить толщину листа микрометром

Перед началом измерения следует убедиться, что рабочие поверхности прибора и контролируемый материал очищены от загрязнений. Металлическая стружка, масло, пыль или другие посторонние частицы между измерительными поверхностями могут повлиять на результат.

Лист помещают между измерительными поверхностями в необходимой точке. Затем микрометрический винт плавно перемещают до контакта с материалом и создают предусмотренное конструкцией измерительное усилие.

После этого результат считывают по шкале прибора или электронному дисплею.

Если необходимо оценить равномерность толщины большого листа, рекомендуется выполнить измерения в нескольких точках — около кромок и, при достаточной глубине скобы, ближе к центральной части изделия.

При измерении мягких и деформируемых материалов особенно важно соблюдать стабильное измерительное усилие, поскольку чрезмерное сжатие может повлиять на результат.

Чем МЛ отличается от обычного микрометра МК

Гладкие микрометры МК и листовые микрометры МЛ используют похожий принцип измерения, но предназначены для разных задач.

МК — универсальный инструмент для измерения наружных размеров деталей: диаметров валов, толщины заготовок и других наружных линейных параметров.

МЛ разработан специально для контроля толщины листов и лент. Его конструкция позволяет располагать измерительную пару на некотором удалении от края листа. Благодаря этому можно проверять толщину материала в различных точках, а не только непосредственно возле кромки.

Поэтому для регулярного контроля листового проката и других плоских материалов специализированный микрометр МЛ является более удобным решением.

Поверка и калибровка микрометров МЛ

Если измерительный инструмент используется для ответственного производственного контроля, необходимо учитывать требования предприятия к его метрологическому обеспечению.

Перед эксплуатацией и в процессе использования следует контролировать состояние измерительных поверхностей и исправность микрометрического механизма. При необходимости инструмент проходит поверку или калибровку в установленном порядке.

Регулярный метрологический контроль позволяет подтверждать пригодность прибора для выполнения измерений с требуемой точностью.

Купить микрометр листовой МЛ

В каталоге ТМТГРУПП можно подобрать и купить листовые микрометры МЛ для контроля толщины листов, лент и других плоских материалов. Представлены механические модели с ценой деления 0,01 мм, а также электронные микрометры МЛЦ с дискретностью 0,001 мм.

Доступны различные диапазоны измерений и исполнения с разной глубиной скобы, что позволяет подобрать прибор под конкретную производственную задачу.

Измерительный инструмент можно заказать с поверкой или калибровкой. Услуги выполняются аккредитованным метрологическим центром, сведения о поверке вносятся в ФГИС «Аршин».

Для выбора подходящего микрометра учитывайте толщину контролируемого материала, необходимую глубину измерения, способ считывания показаний и требования к точности. Характеристики конкретной модели можно уточнить в карточке товара или у специалистов ТМТГРУПП.
