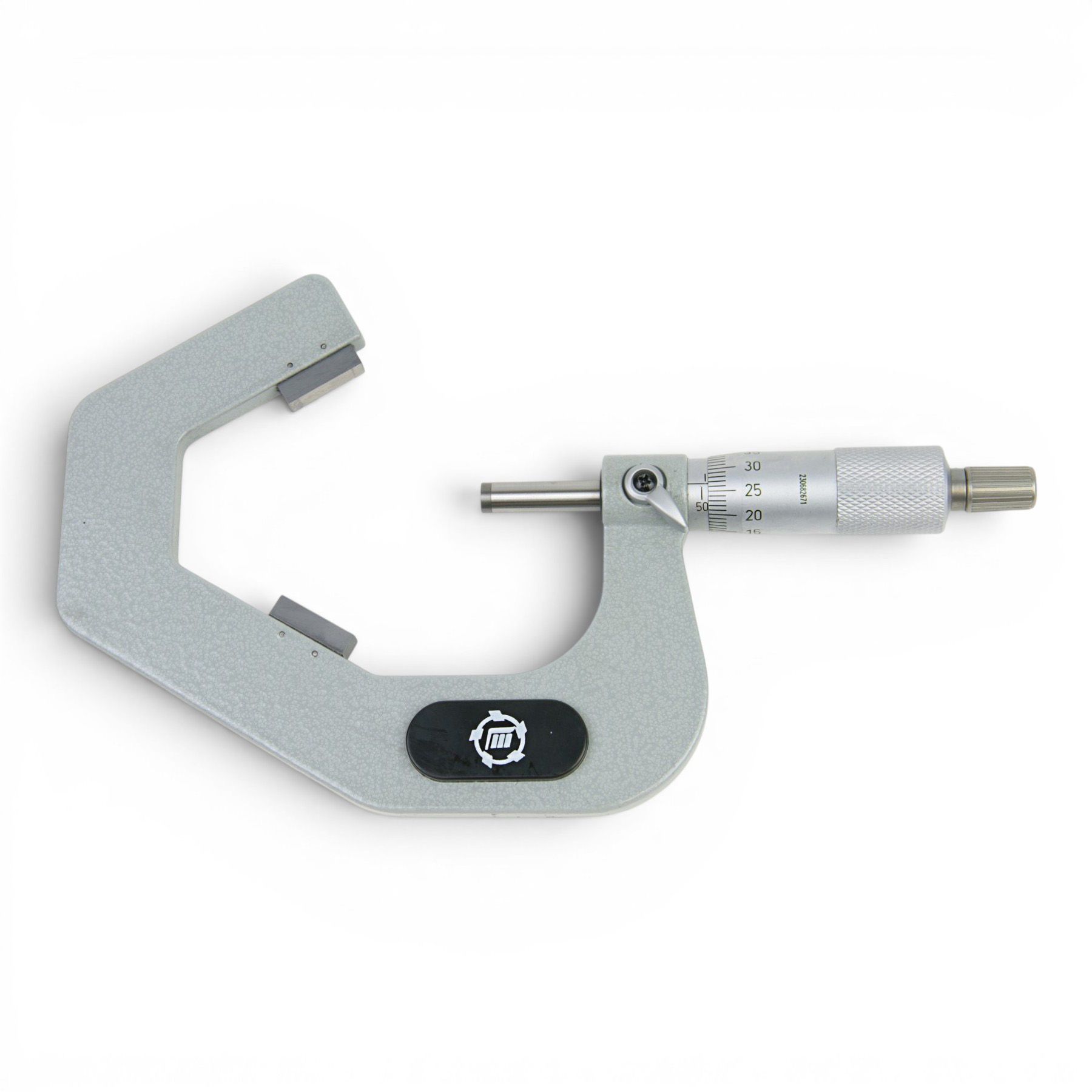

Микрометры призматические МТИ, МПИ, МСИ

Призматические микрометры МТИ, МПИ и МСИ применяются для точного измерения наружного диаметра многолезвийного режущего инструмента — разверток, зенкеров, метчиков, фрез и других изделий. В отличие от обычного гладкого микрометра, такие модели имеют специальные измерительные поверхности, образующие базирующую призму. Благодаря этому инструмент правильно позиционируется относительно измеряемой детали и обеспечивает стабильность результатов контроля.

Виды призматических микрометров

Тип микрометра выбирают в зависимости от количества лезвий контролируемого инструмента:

• МТИ — для трехлезвийного инструмента, угол призмы 60°;
• МПИ — для пятилезвийного инструмента, угол призмы 108°;
• МСИ — для семилезвийного инструмента, угол призмы 128°34′.

Такая конструкция позволяет выполнять измерение непосредственно по режущим кромкам и применяется при изготовлении, заточке, приемочном и периодическом контроле металлорежущего инструмента.

Конструкция и особенности микрометров МТИ, МПИ и МСИ

Призматический микрометр представляет собой механический измерительный прибор с микрометрической головкой. Две неподвижные измерительные поверхности корпуса образуют призму, а микрометрический винт обеспечивает контакт с контролируемым изделием. Трещотка помогает поддерживать необходимое измерительное усилие, снижая влияние оператора на результат.

Для призматических микрометров характерна цена деления 0,01 мм. В зависимости от исполнения приборы выпускаются для различных диапазонов наружных диаметров. Для установки и проверки нулевого положения может использоваться установочная мера, соответствующая рабочему диапазону конкретной модели.

Измерительные поверхности рассчитаны на эксплуатацию в производственных условиях и обеспечивают надежное базирование режущего инструмента при проведении контроля.

Как выбрать призматический микрометр

При подборе прибора в первую очередь необходимо определить количество лезвий измеряемого инструмента. Для трех лезвий выбирают МТИ, для пяти — МПИ, для семи — МСИ. Затем следует подобрать модель по требуемому диапазону измерений.

Также необходимо учитывать требования предприятия к метрологическому контролю и комплектации прибора. Если микрометр будет использоваться для официального производственного контроля, при оформлении заказа стоит уточнить необходимость поверки или калибровки.

В каталоге ООО «ТМТГРУПП» можно подобрать призматические микрометры по типу, размеру, диапазону измерений и другим характеристикам. Актуальное наличие конкретных моделей указано в карточках товаров.

Купить призматический микрометр МТИ, МПИ или МСИ

ООО «ТМТГРУПП» поставляет профессиональный измерительный инструмент для промышленных предприятий и организаций. В разделе представлены призматические микрометры различных типоразмеров с ценой деления 0,01 мм.

Компания работает с юридическими лицами по безналичному расчету. Стоимость оборудования доступна после регистрации на сайте. При необходимости можно уточнить возможность поставки измерительного инструмента с поверкой или калибровкой — работы выполняются аккредитованным метрологическим центром, а сведения о поверке вносятся во ФГИС «Аршин».

Чтобы купить призматический микрометр, выберите подходящую модель МТИ, МПИ или МСИ с учетом количества лезвий и диапазона измеряемых диаметров. Если требуется помощь с подбором прибора под конкретный режущий инструмент, обратитесь к специалистам ООО «ТМТГРУПП».
